1、、、准备工作
安装好Intouch等上位机软件，，，或者使用其他客户端。。
。。
安装好 OI.MBTCP.1 驱动，，或者更新的MBTCP版本，
，如果使用2020版本的Intouch
，，请使用附带的驱动安装盘安装对应驱动
，，，，不要使用老版本的安装包。。
配合使用较老版本的Intouch时
，，
，，可以使用单独的OI.MBTCP安装包

2、、、
、配置步骤

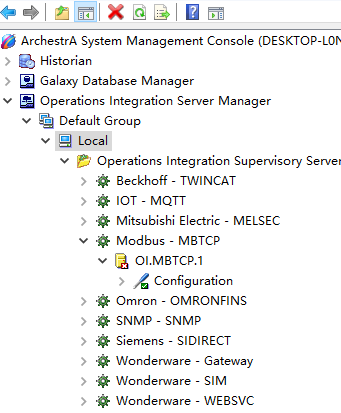

1）打开SMC，
，，，展开Operation Intergration Supervisory Servers，，选中Modbus-MBTCP，，，展开至Configuration。。。

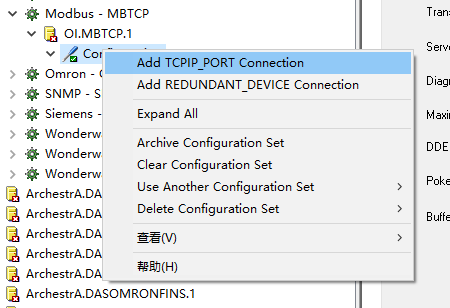

2）右键Configuration
，，，选择Add TCPIP_PORT Connection.

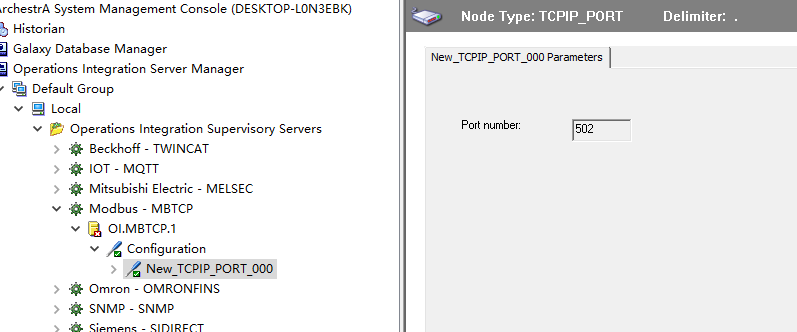

3）右侧界面可以看到MODBUS的默认端口号502

4）在ChannelSelector中有以下5项配置
其中第一项是modbus网桥，，适合通过网桥设备传输上来的信号
二到四项是Modicon 系列plc的板卡，
，，，
第五项是其他Modbus PLC 包括 Modicon 580
，
，，，340 等PLC的配置选项。。

本文档只介绍使用ModbusBridge 和 Modbus PLC的连接方式
。。。
。

5）使用modbusPLC connection的情况

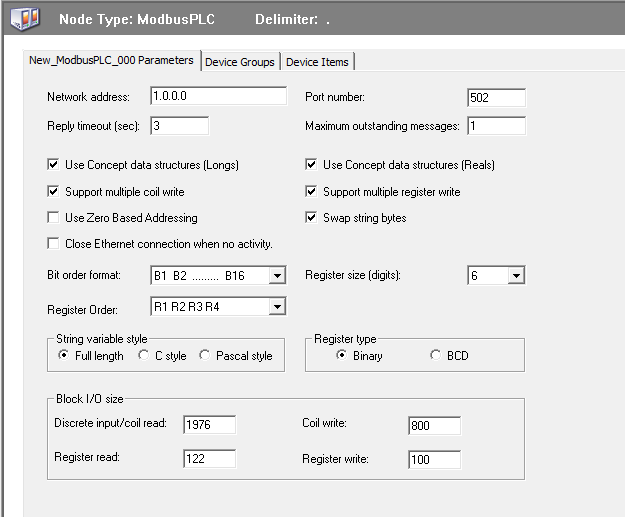

（1）、、、选择 Add ModbusPLC connection
上面的参数有
：
Network address
：输入PLC的网络地址
。。
Reply timeout: 通讯点重连的时间。。范围1…60，，，默认3。。。如果设备无法在一个周期里写入完成，，，设备会重写
，，
，，随后可能进入等待模式。
。。如果设备通讯有排队现象，
，
，，改变此参数可能使设备收到值的概率增加，，，
，但是同时延迟了收到数据的时间
。。
。默认重连4次停止尝试。。
Use Concept data structures (Longs) / Use Concept data structures (Reals)：勾上时驱动按照plc编程环境一样的寄存器顺序读取占用多个寄存器地址的变量，，
，反之按照默认的顺序
。。
Bit order format：输入PLC的位序格式
Register Order：PLC 寄存器写入和读取的顺序
，，，用于支持 64 位数据类型
有
R1 R2 R3 R4 (默认)
R2 R1 R4 R3
R3 R4 R1 R2
R4 R3 R2 R1
Register size (digits)：寄存器位数，
，，，如 40001地址就是 5 。。。
其他参数可以默认。
。
。

（2）、、

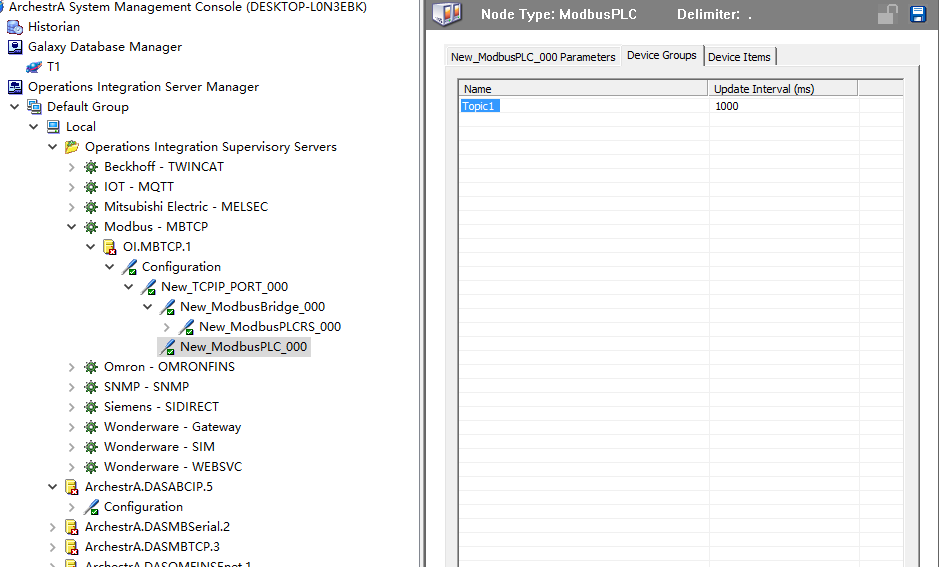

、、在Device Group页面右键【add】添加一个Topic ，，名称可以按照实际需要命名。。
Update Interval是更新数据的时间周期。
。。。这个Topic之后填写访问名时会用到。。。

6）使用 ModbusBridge 的情况
此配置适用于所有用Modbus网桥设备
，
，，以及modbusRTU转换到TCP的设备

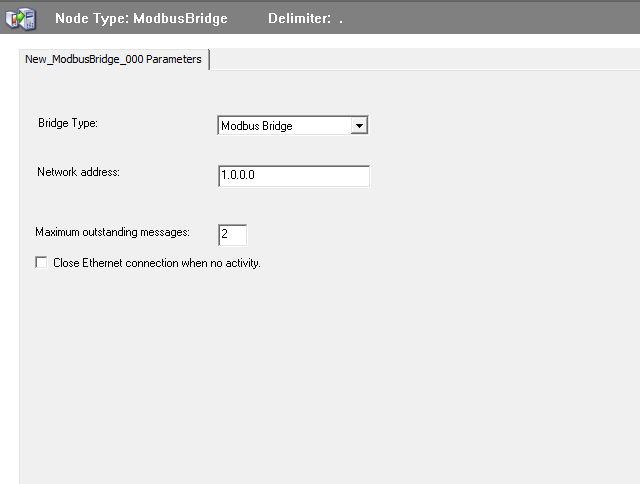

（1）、、、选择 Add ModbusBridge Object

此页参数：
    Bridge type：从下拉菜单中选择桥接类型用于连接到 TCP/IP 端口的网桥，，，，可选Modbus 和NR&D Pen-T 桥接两种。。。
。
    Network address：输入网桥设备的主机名或IP 地址。
。。
    Maximum outstanding messages：输入允许的排队的最大消息数量，，，默认2
，，，，一般不用修改
，，，如果通讯不稳定，，建议改大。。

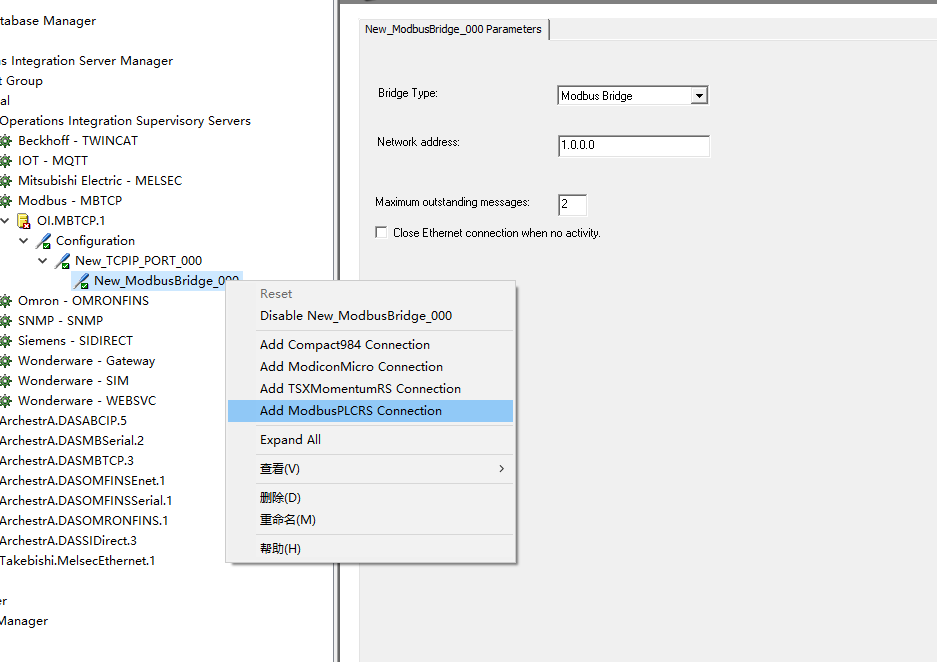

（2）、、、、添加plc通讯模块
，
，，，此处演示ModbusPLCRS Object的情况，，，，
Compact984, ModiconMicro,TSXMomentumRS,三种设备在使用具体设备时参考设备参数配置，，本文不做介绍。。
。
此处可以添加的模块最大数量为 247。。

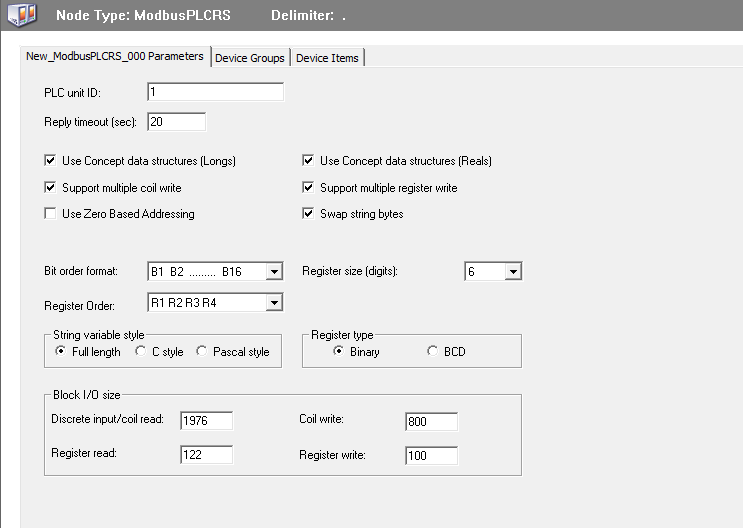

添加ModbusPLCRS Objects 后，，配置界面如下：
PLC unit ID：bridge 的内部配置包含一个 UnitID 参数，，，该参数可以设置为服务器接收的消息中的 Unit_ID 地址。。。。 当 驱动Unit_ID 框设为 0时，，，网桥将消息路由到其配置的从设备。。。
。 如果服务器的 Unit_ID 设置为 0，，
，
，则消息将传送到其地址在网桥的 UnitID 框中定义的从设备。。。
。 如果服务器的 Unit_ID 设置为非零值（范围 1…255），，，则消息将传送到该数字地址处的从设备，，，而不管桥中的 UnitID 框的内容如何。。
Reply timeout: 输入设备时等待确认的时间。。。范围1…120，，，默认20。。。如果设备无法在一个周期里写入完成，，，设备会重写
，，，，随后可能进入等待模式。。如果设备通讯排队
，，，，改变此参数可能使设备收到值的概率增加
，
，
，但是同时延迟了收到数据的时间。。
Use Concept data structures (Longs) / Use Concept data structures (Reals)：勾上时驱动按照plc编程环境一样的寄存器顺序读取占用多个寄存器地址的变量，，反之按照默认的顺序。。
Bit order format：输入PLC的位序格式
Register Order：PLC 寄存器写入和读取的顺序，，，，用于支持 64 位数据类型
有
R1 R2 R3 R4 (默认)
R2 R1 R4 R3
R3 R4 R1 R2
R4 R3 R2 R1
Register size (digits)
：寄存器位数，
，，如 40001地址就是 5 。
。。
其他参数可以默认。。。。

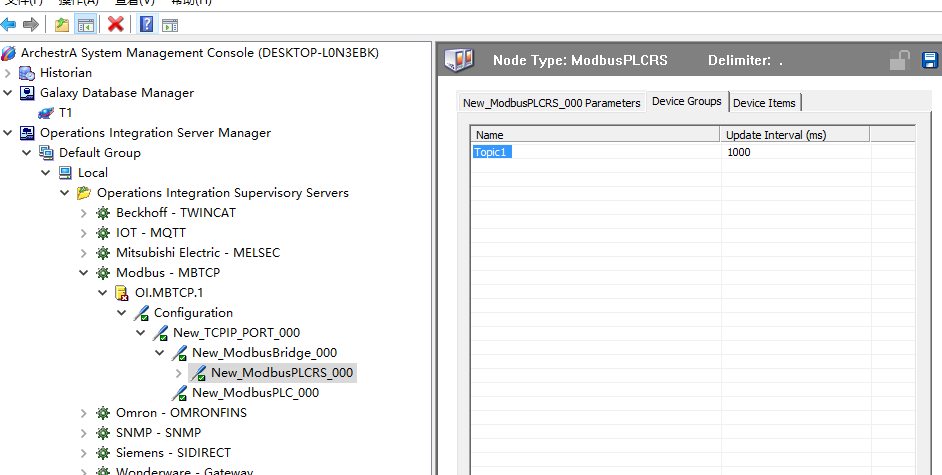

（3）、、在Device Group页面右键【add】添加一个Topic ，，
，名称可以按照实际需要命名。
。。。
Update Interval是更新数据的时间周期
。。这个Topic之后填写访问名时会用到。。

7）以Intouch为例，，设置上位机访问
OIserver驱动需要被动收到其他软件的访问才会有通讯

（1）
、

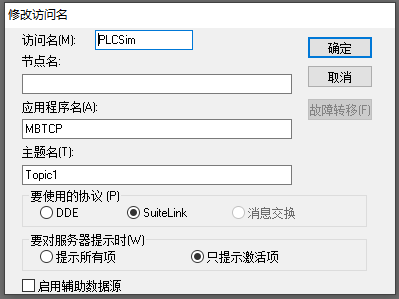

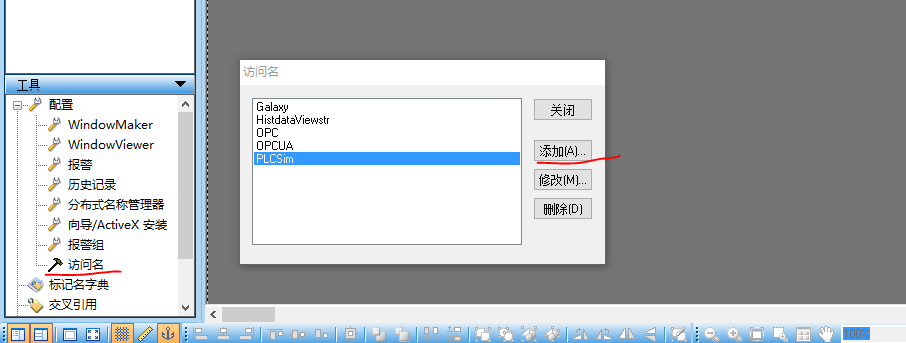

、打开Intouch访问名配置添加一个访问名，，，此处是PLCsim
。。。。

三个参数
：
节点名：驱动程序运行的计算机
，，，
，如驱动和Intouch在同一台计算机上
，，，此处可以填 127.0.0.1  或者留空白
。。。
。
应用程序名：驱动程序的进程名，，
，OI.mbtcp.1驱动的进程名是 MBTCP
主题名：之前配置驱动时留的Topic名，
，此处是Topic1

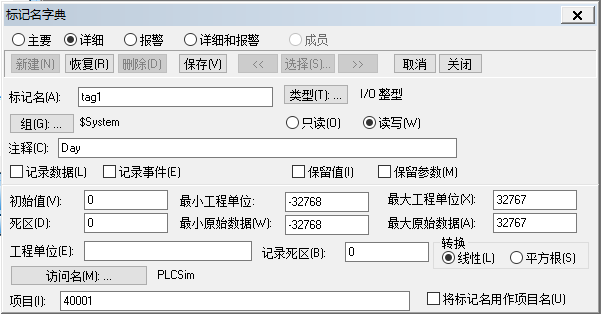

（2）、、打开Intouch标记名设置，，，，如下图，
，
，访问名里选择刚刚设置的访问名，，，
  项目（Item）可选择填写一个方便管理的字符串或者直接填入plc寄存器地址。。。

如果填入寄存器地址，

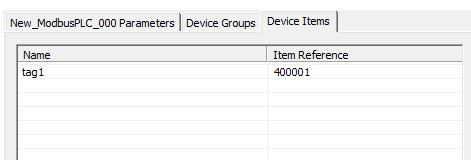

，则驱动Device Item页留空，，，如果选择填入一个方便管理的字符串，，，则Device Item页为plc地址和此字符串的绑定表，，
，，如下图。。
[项目（I）填 tag1 ]

8）通讯调试

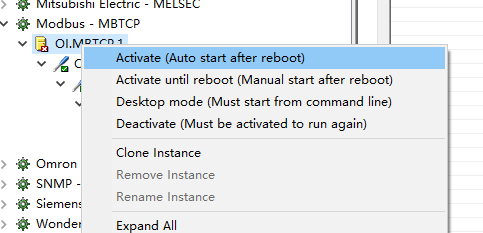

配置完成后右键启动驱动

随后启动Intouch viewer
可以看到驱动调试界面的变化，，
，在此处出现了Intouch对驱动的访问，，，，即主题名

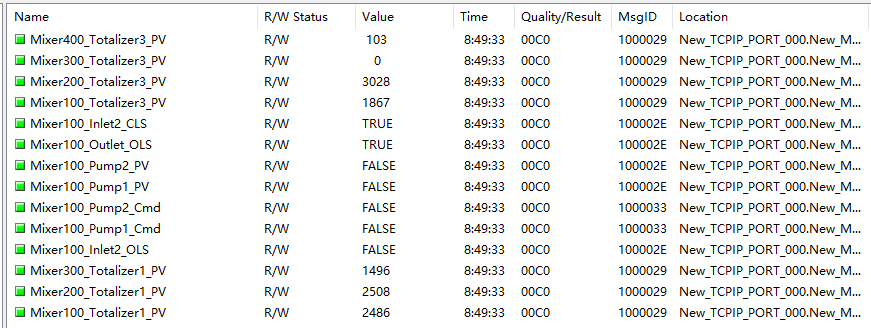

点进去可以看到所有有访问点的状态，，，其中有一列为每个变量的通讯质量代码【Quality/Result】。。。

3、、注意事项

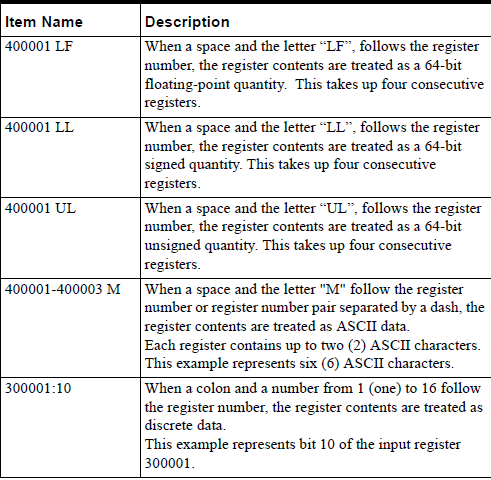

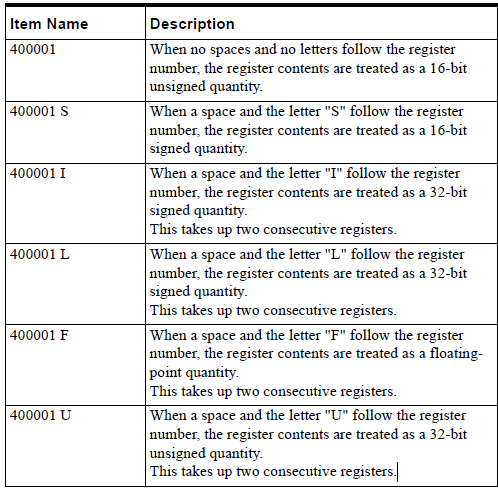

1）通讯地址后缀
常见Modicon PLC的寄存器地址后缀如下，，其他情况请搜索驱动帮助文档。。。

2）注意变量的合理分布

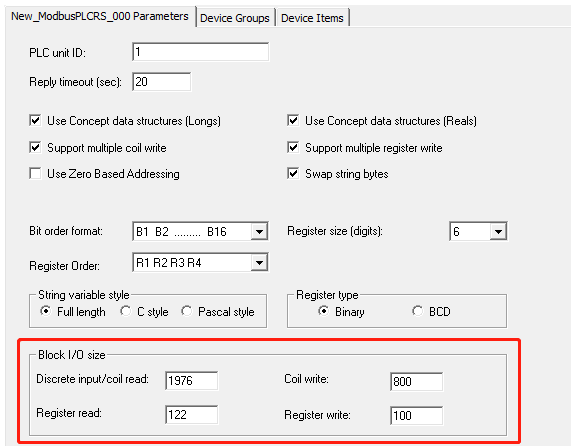

下图Block I/O size里的四个参数，，
，分别是一个Topic内离散和寄存器读写的最大数量
，，，（此处参数正常配置是不需要修改的），
，实际应用中大致可以等效为：
    离散量一个Topic内不超过 1500个，，，
    整形变量不超过120个
，，，
    占2个寄存器地址的长型，，浮点变量不超过 60 个，，，，
以上变量混合在一个Topic里的时候需要进一步减少数量。。

3）同一PLC变量较多时的处理方法
（1）PLC内的地址尽量“挤在一起”
如 40001和40003地址都占用，，则 40002地址不要留空
，
，，当地址连续时，，，，驱动会让尽可能多的变量读取写在一条报文里，，
，，大大减少通讯报文的密度。。
（2）分配给plc更多的连接

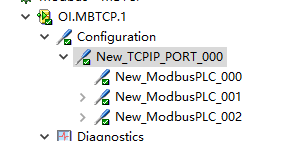

如下图，，，，一个TCPIP_PORT下可以增加多个 ModbusPLC Connection，，
里面配置同一个PLC的IP地址
，，
，
，此时驱动也会分配更多线程处理这台PLC的通讯，，，
比如 某PLC有10000个通讯变量，，
，可以1000点一个Topic，
，，建10个ModbusPLC Connection。
。。
注意这种配置会增加PLC的网络连接数，，此时需要在硬件上增加网络通讯模块
，
，，，可以在不影响CPU模块的情况下加快通讯速度。。
