1
、、、、配置前的准备
1）需要提前安装好MELSEC驱动，

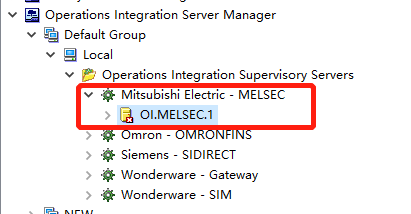

，可在SMC中展开Operations Integration Server Manager,查看是否已经安装好MELSEC.

注：从2020R2版本开始常见PLC的驱动安装包已经集成到ASP安装包中，，可在安装包中直接安装。。。
2）配置好对应的三菱 PLC，
，并确保安装MELSEC驱动的电脑可以Ping通PLC IP，
，
，，

2
、、、驱动配置过程
1）打开SMC
，，展开Operations Integration Server Manager》Default Group》Local》Operations Integration Supervisory Server》Allen-Bradley-MELSEC》OI.MELSEC.1》Configuration
。。

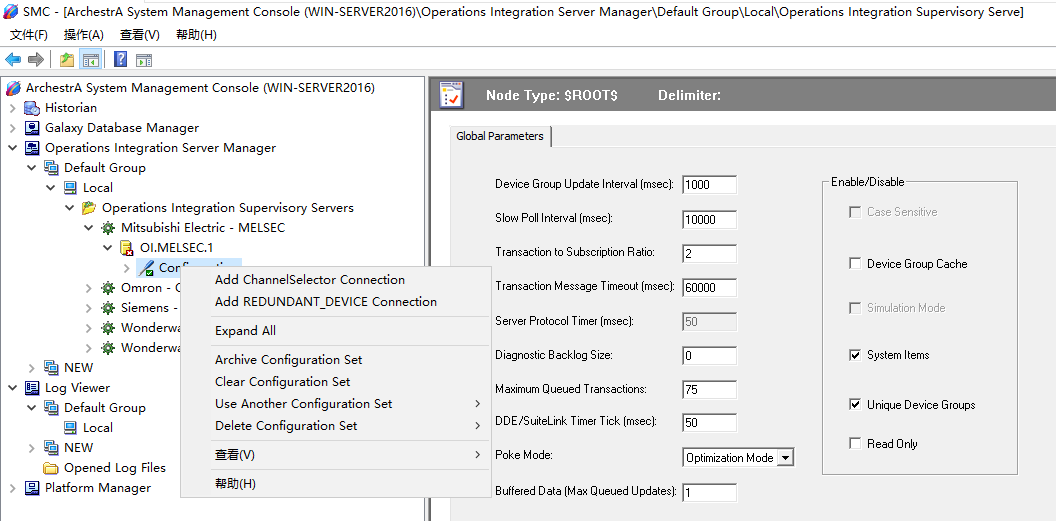

2）左键单击选中PORT，，，，之后右键，，，点击Add ChannelSelector Connection。。。
。

注：可对此Connection进行命名，，，例如PLC1,此处为默认名。。。后续Connection均可重命名，，，此例均为默认。。。
3）在此Connection内，，选择Communication Type: UDP 、、TCP 、、
、SERIAL。。

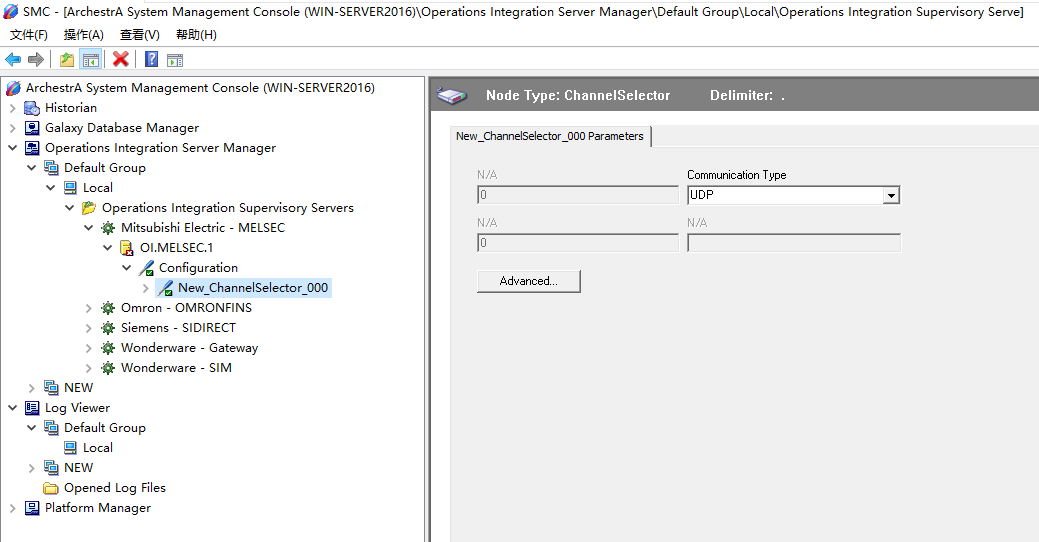

4）UDP连接

5）TCP 连接

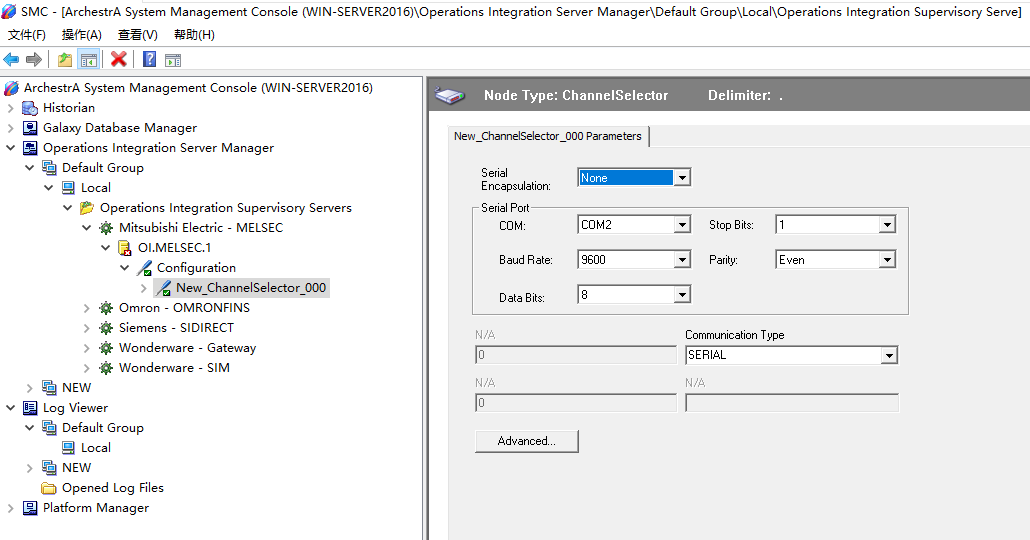

6）SERIAL 连接

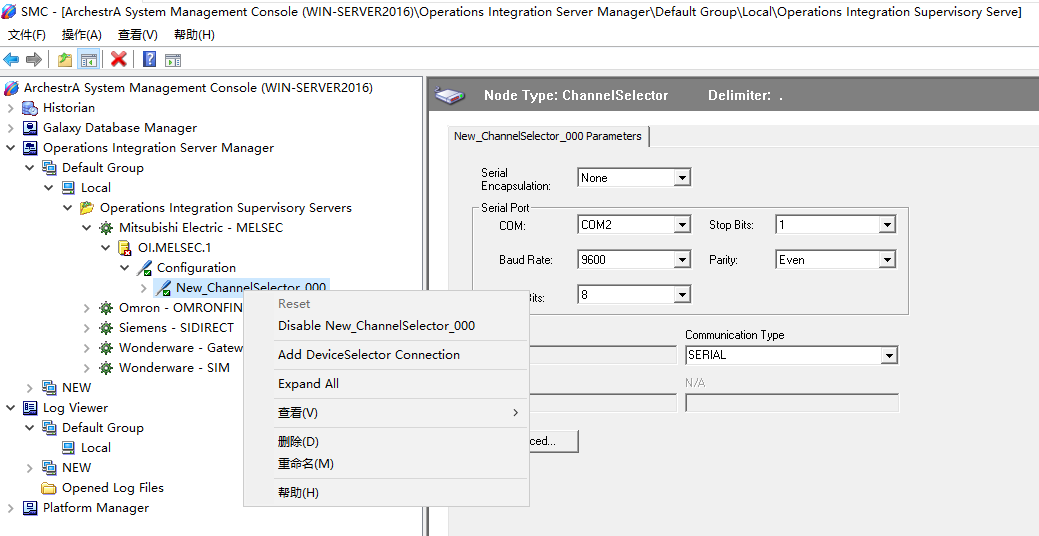

7）然后右键 Add DeviceSelector Connection

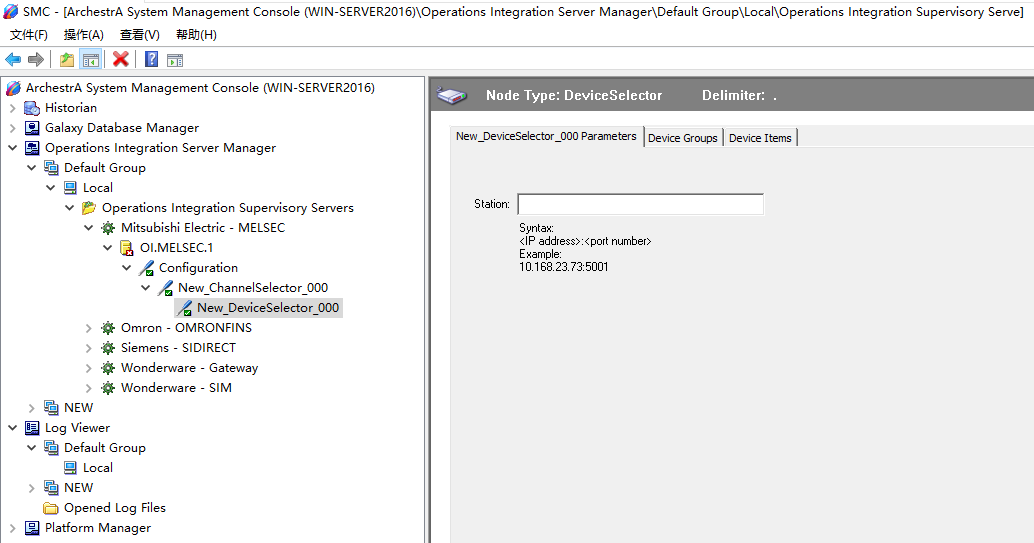

以上三种连接方式在Station分别有不同的连接方式：
（1）UDP 和TCP的方式如下：
   <IP address>:<port number>
（2）Serial的方式如下：
<station number>

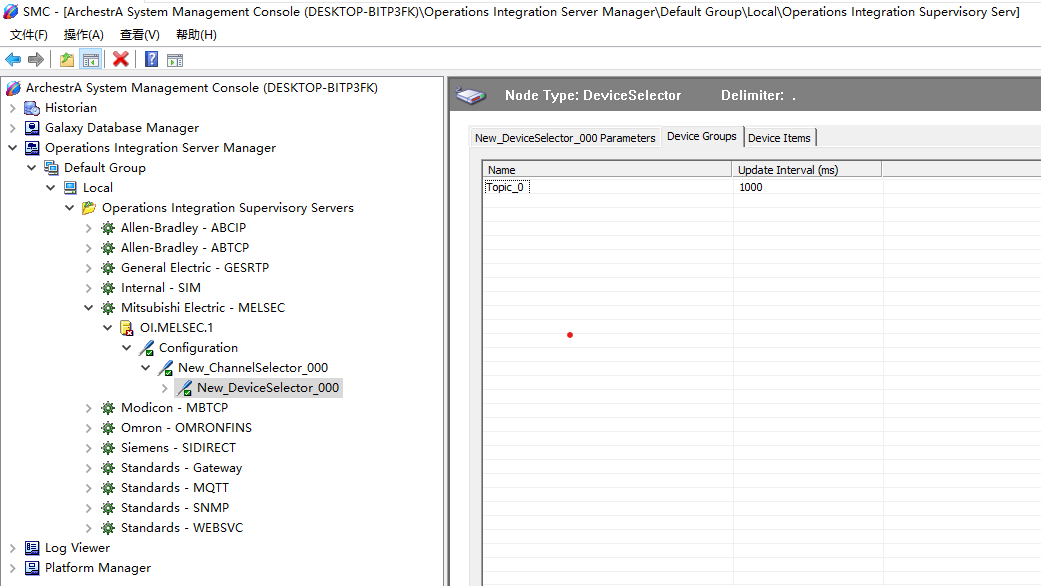

8）然后配置Device Groups(也是我们常说的Topic) 如下图

3、
、INTOUCH配置连接

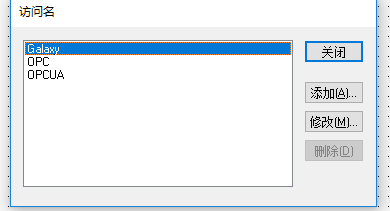

1）新建好InTouch工程后，，，打开Maker，，

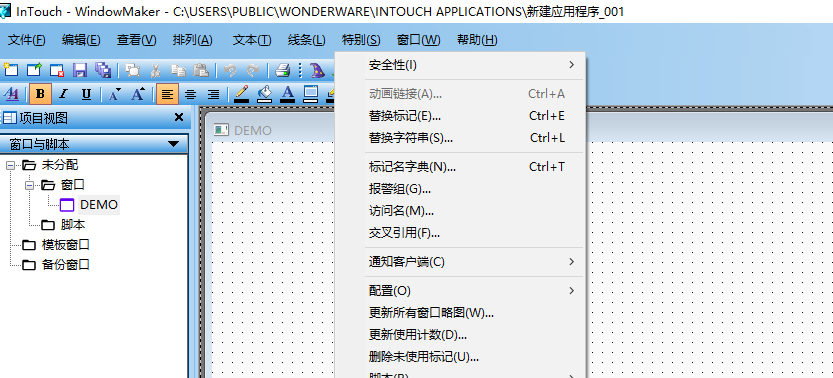

，点击特别》访问名。。。。

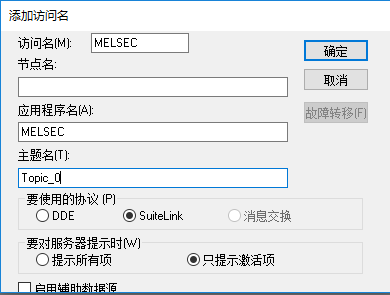

2）在访问名界面中点击添加，
，
，
，访问名可自定义
，，，节点名为MELSEC驱动所在电脑的IP或计算机名，，，应用程序名为驱动名字为MELSEC,主题名为对应Device Group内的通道名T1，，点击确定，，保存此访问名
。。。

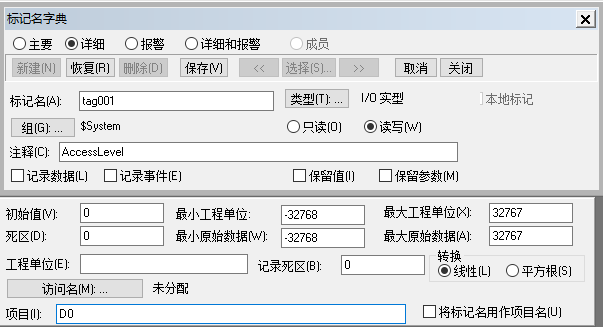

3）点击特别》标记名字典，，，进行变量创建。。。。点击访问名，，，对此点配置对应的访问名，，，并在项目名里面填写对应PLC的物理地址。。
。

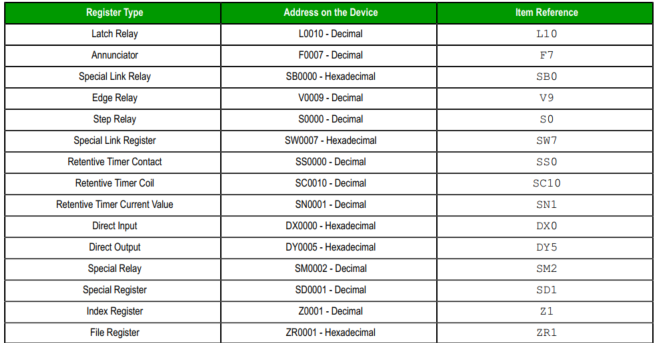

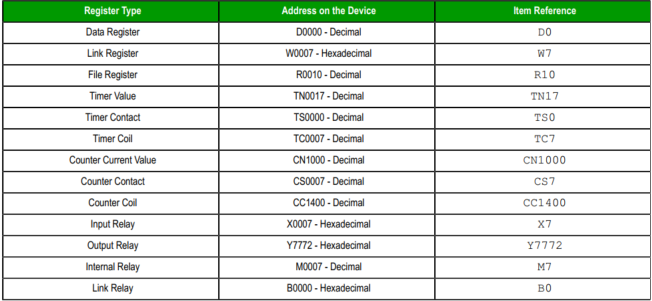

项目名称填写规则举例如下：

更多详细内容可以参考《MELSEC OI Server User Guide.PDF》
